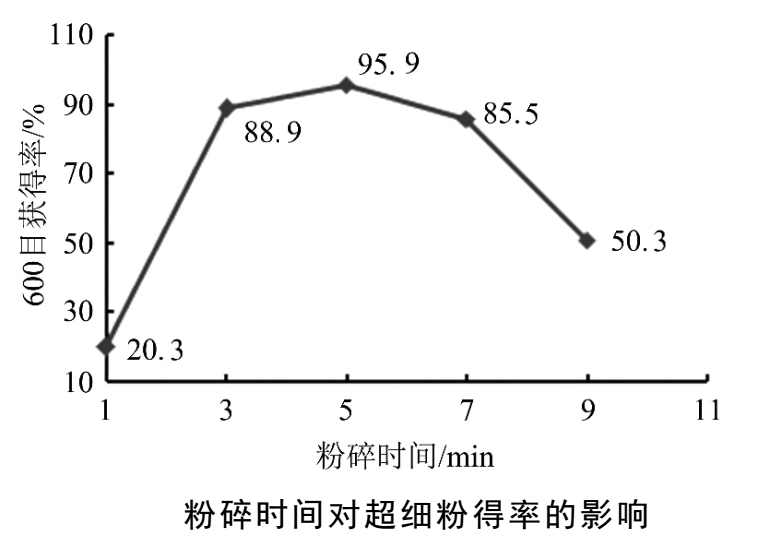

1.粉碎時(shí)間對(duì)霍山石斛超微粉碎的影響

    通過分析圖可知，石斛超微粉碎機(jī)處于起始溫度20℃環(huán)境下，固定投料的粉體粒徑220目、磨介填充數(shù)量60%，觀察隨著研磨時(shí)間從1min至9min的變化，呈現(xiàn)粉體數(shù)量先變多再減少的趨勢(shì)，且 在5min時(shí)有一個(gè)最大細(xì)粉得率值。查資料，分析原因主要由于隨著研磨時(shí)間變長，粗粉的細(xì)胞壁被完全打開，水溶性大分子溶出增多，相互之間的親水基團(tuán)暴露越多，越容易粘黏，形成了團(tuán)聚體，使得粉體的數(shù)量減少。所以，單因素實(shí)驗(yàn)初步認(rèn)定5min是最佳粉碎時(shí)間。

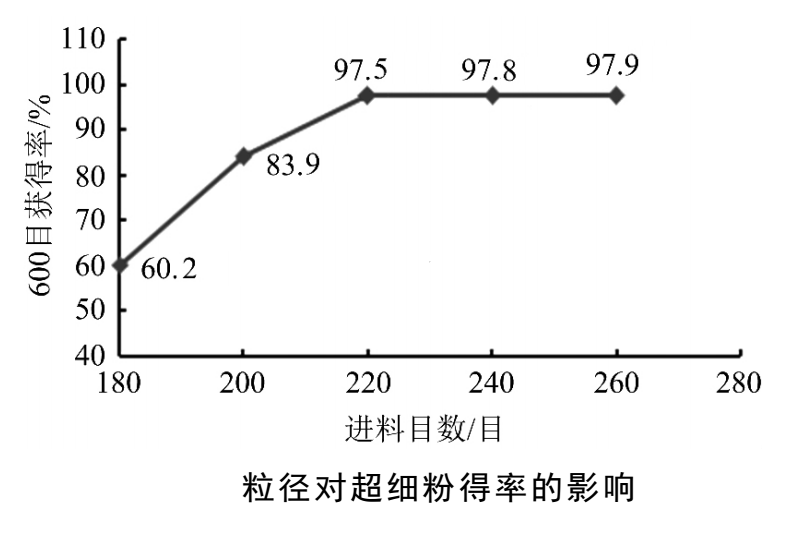

 2.進(jìn)料粒徑對(duì)霍山石斛超微粉碎的影響

    通過分析圖可知，石斛超微粉碎機(jī)處于起始溫度20℃環(huán)境下，設(shè)定粉碎時(shí)間５min、磨介填充數(shù)量60%，觀察隨著收取的不同粒徑的粉體，粉體得率也是不斷變化，投入粒徑越小，細(xì)粉的量逐漸增多，當(dāng)粒徑小于20μｍ 后，細(xì)粉得率趨于平穩(wěn)，分析原因是隨著粉體粒徑的逐漸減小，在1.5ml研磨管中越不利于鋼珠的剪切和研磨，導(dǎo)致粉體量不增長或增長不明顯。所以，單因素實(shí)驗(yàn)初步認(rèn)定220目是最佳進(jìn)料目數(shù)。

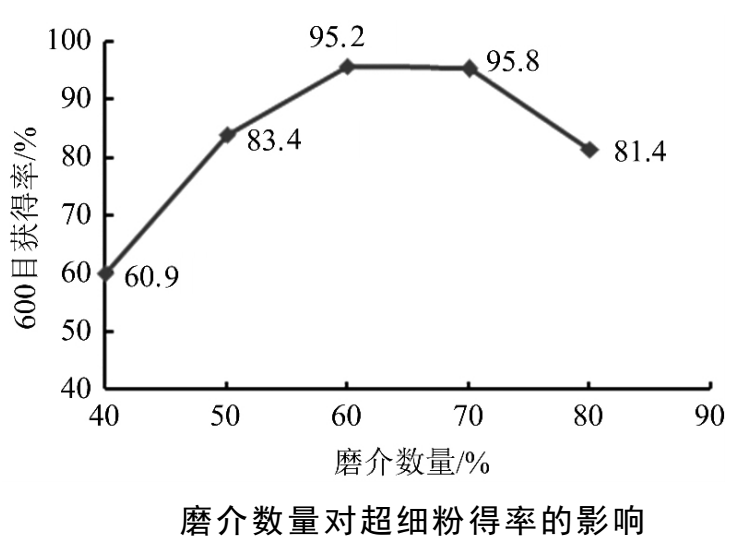

 3.磨介數(shù)量對(duì)霍山石斛超微粉碎的影響

    通過分析圖可知，石斛超微粉碎機(jī)處于起始溫度20℃環(huán)境下，設(shè)定粉碎時(shí)間 5min、粉體粒徑220目，觀察隨著添加到研磨管中的數(shù)量不同，粉體得率也是不斷變化，先逐漸增加再趨于平穩(wěn)最后又開始降低，當(dāng)磨介數(shù)量60%后，細(xì)粉得率趨于平穩(wěn)，再增加到80%后出現(xiàn)減少的趨勢(shì)。分析原因是隨著磨介數(shù)量增多，研磨管在鋼珠作用研磨逐漸達(dá)到飽和，趨于穩(wěn)定不增長，再增加量，在劇烈研磨震蕩下，粉體溢出，損失部分的量，使得粉體得率減少。所以，單因素實(shí)驗(yàn)初步認(rèn)定60%是最佳磨介數(shù)量。
