1. 超微粉制備工藝

       濟南天方機械有限公司，作為超微振動磨專業(yè)生產制造廠家，今天來介紹一下關于超微振動磨制備超微粉的工藝特點及試驗研究結果。超微粉磨設備采用超微振動磨，超細分級設備采用高效離心渦輪式超細分級機，其工藝流程:料倉→給料→振動磨→超細分級機(粗粉回磨) →袋式收塵→成品。

        該制備工藝的特點是:

（1）該流程為閉路粉磨系統(tǒng),經粉磨后的粉體進行超細分級，可根據(jù)工藝要求用于各類超微粉體的生產 。

（2）系統(tǒng)具有較高的粉磨效率。該系統(tǒng)借助于超細分級機將細顆粒及時選出,避免了過粉碎現(xiàn)象 ，同時也減輕了包球現(xiàn)象 ，介質的有效研磨和沖擊的效果得到改善，降低了粉磨能耗 。

（3）系統(tǒng)可調、對物料的適應性強。該系統(tǒng)的超細分級機產品細度可調，振動磨機給料也可定量控制，使系統(tǒng)產品細度、產量和系統(tǒng)內的循環(huán)負荷率得到靈活的控制；

（4）利用粉碎過程中劇烈摩擦產生的熱量，引起被粉碎物料產生一定的機械力化學變化,可在超微粉碎的同時對物料進行表面改性處理，以滿足工藝要求。

（5）物料的粉碎過程中，可根據(jù)被粉碎物料的物性選擇合適的助磨劑，并通過選擇助

磨介質的材質及合理的級配，以有效地提高振動磨的粉磨效率。

2. 實驗研究結果

      因實驗室場地的限制，不能組成完整的工藝流程，故在實驗研究中,物料采用間歇粉磨的方法來進行。先將一定量的被粉碎物料與粉磨介質一起加入振動磨，據(jù)需要粉磨一定時間得到待分級的中間產品；再將得到的已粉磨物料作為原料加入超細分級機中進行分級，得到成品與粗粉 ；再對所得到的粉料進行測試分析，經處理得到評價分級機分級性能與成品細度指標的各項數(shù)據(jù) 。

實驗原礦粒度(μm)分布(%):0 ～ 10 ，18.5 ；10～ 20 ，17.8 ；20 ～ 30 ，15.2 ；30 ～ 40 ，11.5 ；40 ～ 50，8.6 ；50 ～ 60 ，8.2 ；60 ～ 70 ，5.6 ；70 ～ 80 ，4.7 ；>80，9.9 。 d 50 =28.6μm ，d97 =86.4μm 。

原礦在振動磨中的粉磨時間為 120min ，物料量為 1kg ，分級機的主軸轉速為 1400 ～ 3000r/min ，處理風量為 0.5 ～ 2.5m3/min，加料時間為 20min 。

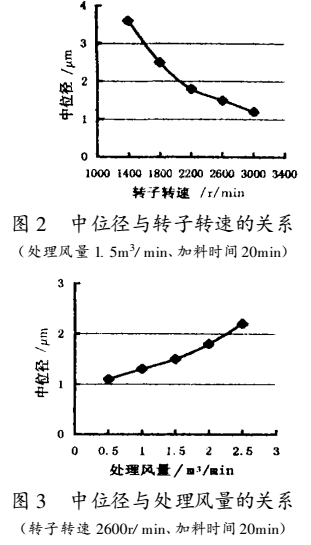

表 1 為礦樣經振動磨粉磨和經分級機在不同轉速分級后的成品粒度組成 ；圖2 為在處理風量(1.5m3/min)不變時，成品中位徑隨轉子轉速的變化情況；圖3 為轉子轉速(2600r/min)不變時，成品中位徑隨處理風量的變化情況。
